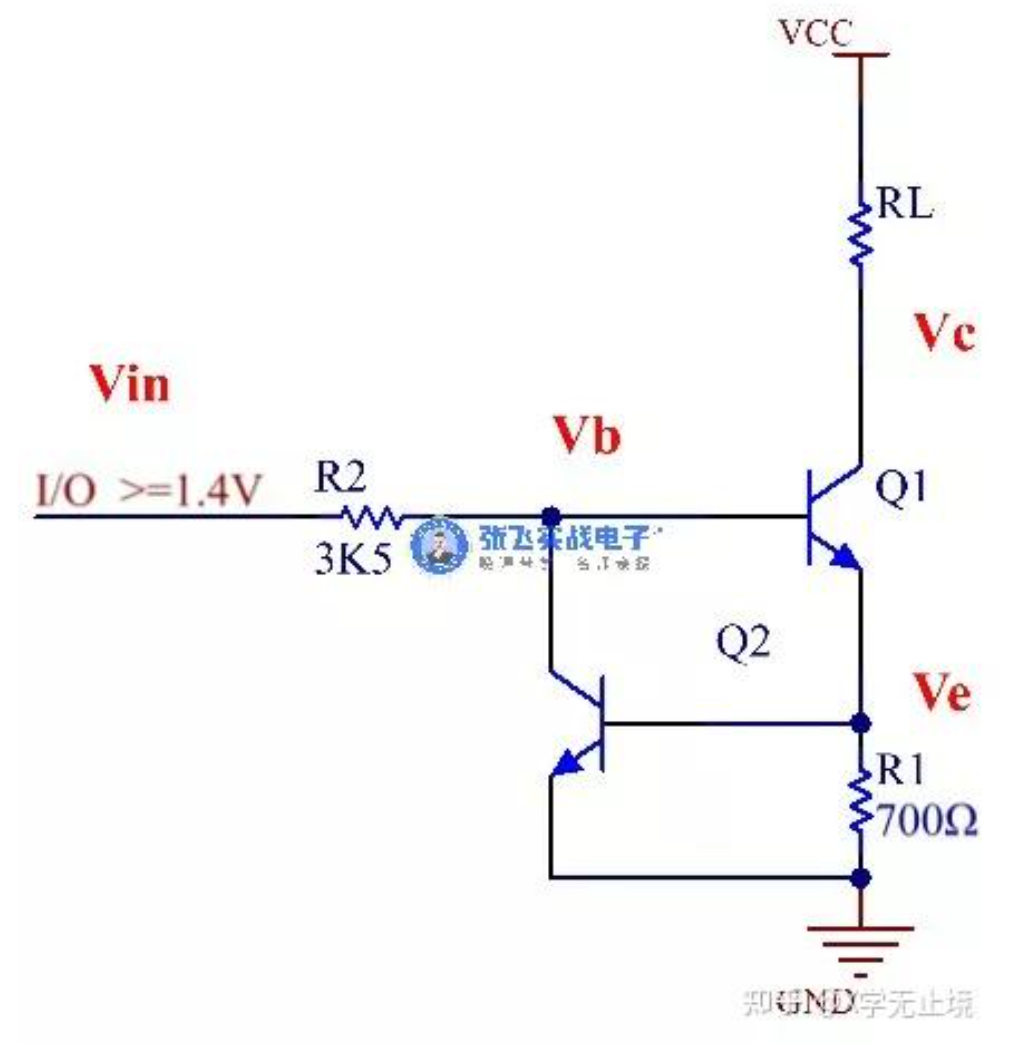

0.三极管恒流源设计

1.MOS管原理

蓝指针科普

https://www.bilibili.com/video/BV1WyCkBvEFh?spm_id_from=333.788.recommend_more_video.1&trackid=web_related_0.router-related-2479604-6dnm7.1775434329945.471&vd_source=86c6b09721e0893e43fc3b93d929a6c9

2.MOS管分类

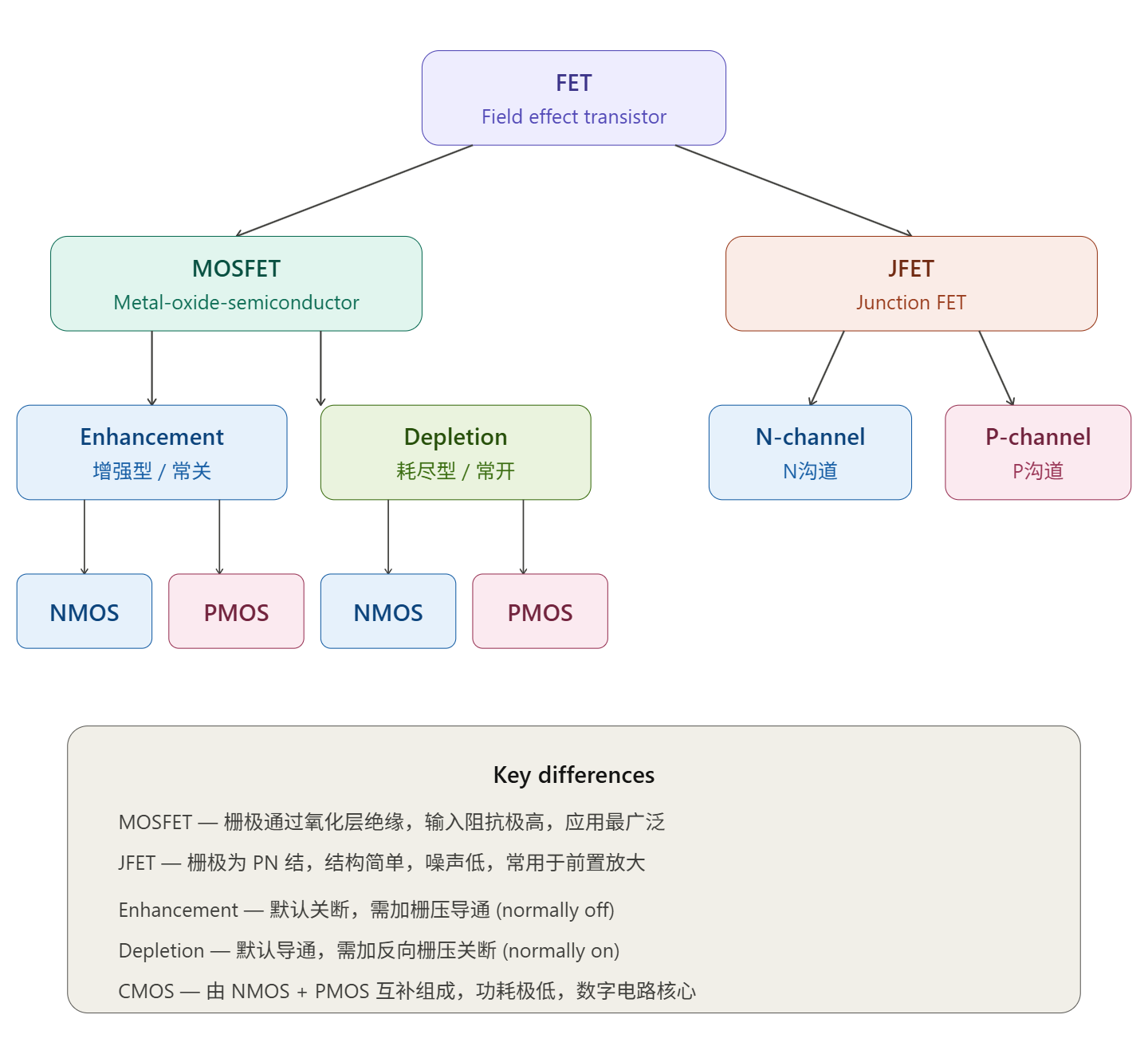

图中展示了 FET 的两大分支：MOSFET（绝缘栅型）和 JFET（结型），MOSFET 又按工作模式分为增强型和耗尽型，每种再按沟道载流子分为 N 沟道和 P 沟道。

3.MOS管基本特性（Cgs，Ugsth，Rdson等）

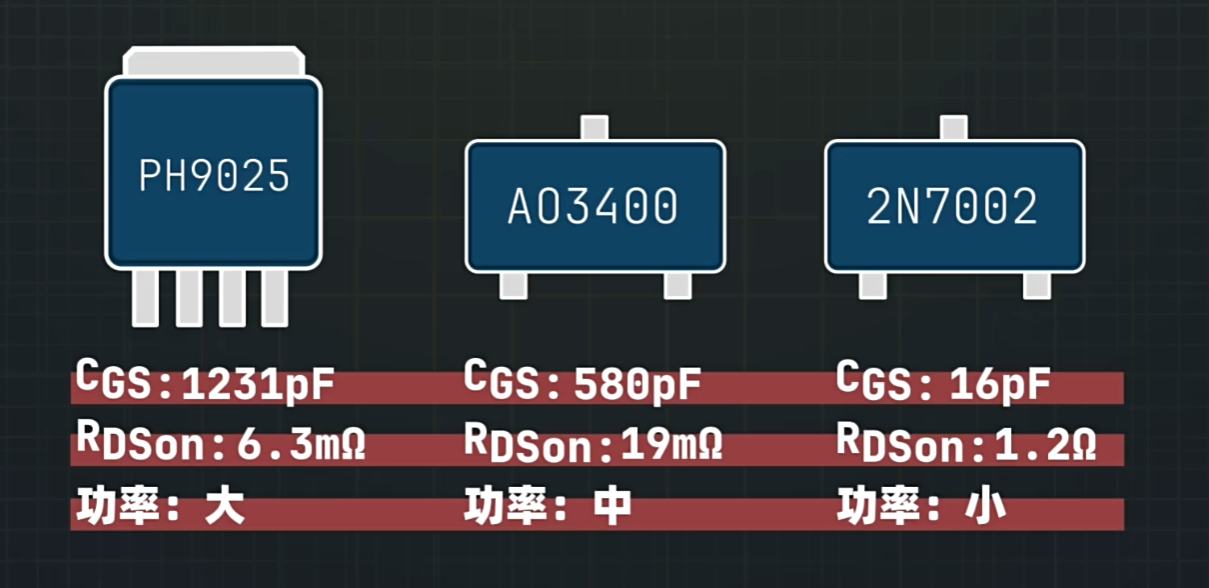

释义：g与s之间的寄生电容，影响nmos的打开速度；栅极开关导通的临界电压；mos管被完全打开后ds之间的组织

NMOS可以看做是电压控制电阻的元器件，应用最多的MOS就是NMOS；

如果控制电压超过临界值Vgsth电阻Rdson就会非常小，接近0，此时NMOS通路；

如果控制电压低于临界值Vgsth，那么电阻就接近无穷大，NMOS断路；

NMOS的打开和关闭除了受控制电压的影响之外，还有一个参数Cgs会影响NMOS的打开速度；

Cgs越大NMOS打开的速度越慢，反之越快，这个参数主要影响高速PWM；

Cgs与Rdson成反比，一般Rdson越小，价格就越高，体积越大，反而不用于高速PWM的控制；

另外还有：

三、耗散功率

MOS 管的总功率损耗分两大部分：

1. 导通损耗（Conduction Loss）

Pcond=ID2×Rds(on)P_{cond} = I_D^2 \times R_{ds(on)}Pcond=ID2×Rds(on)

这是 MOS 管导通时像电阻一样消耗的功率。降低导通损耗的方法是选择 Rds(on) 更低的管子，或者多管并联。需要注意 Rds(on) 会随温度升高而增大（正温度系数），所以实际发热比理论值更严重。

2. 开关损耗（Switching Loss）

MOS 管从关断到导通、从导通到关断的过程不是瞬间完成的。在切换过程中，Vds 和 Id 同时存在较大值，它们的乘积形成瞬时功率尖峰。开关频率越高，每秒切换次数越多，开关损耗也越大：

Psw∝VDS×ID×(trise+tfall)×fswP_{sw} \propto V_{DS} \times I_D \times (t_{rise} + t_{fall}) \times f_{sw}Psw∝VDS×ID×(trise+tfall)×fsw

这就是为什么评论提到极限频率在 Buck 电路中非常重要——Buck 电路的开关频率通常在几百 kHz 到几 MHz，如果 MOS 管的开关速度跟不上，开关损耗会急剧增大，管子会严重发热甚至烧毁。

四、极限频率与开关速度

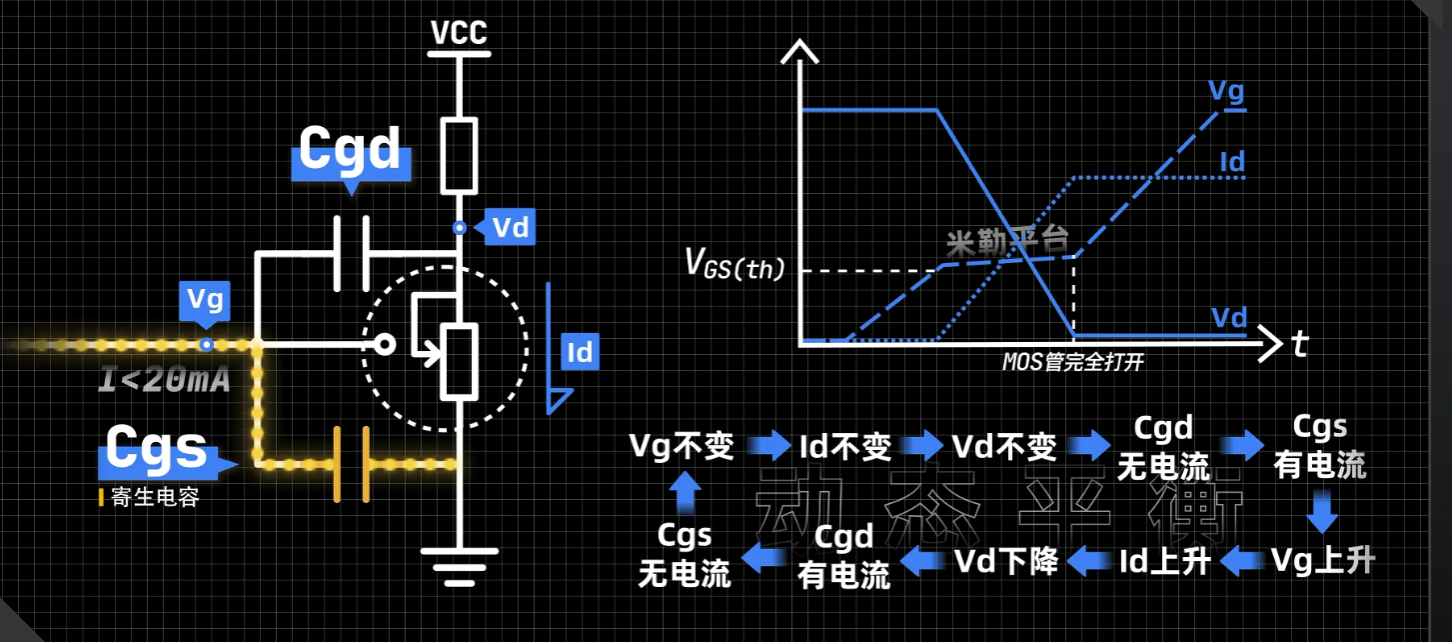

MOS 管的开关速度受栅极寄生电容限制，主要有三个：

Cgs（栅-源电容）：最大，需要充放电才能改变 Vgs

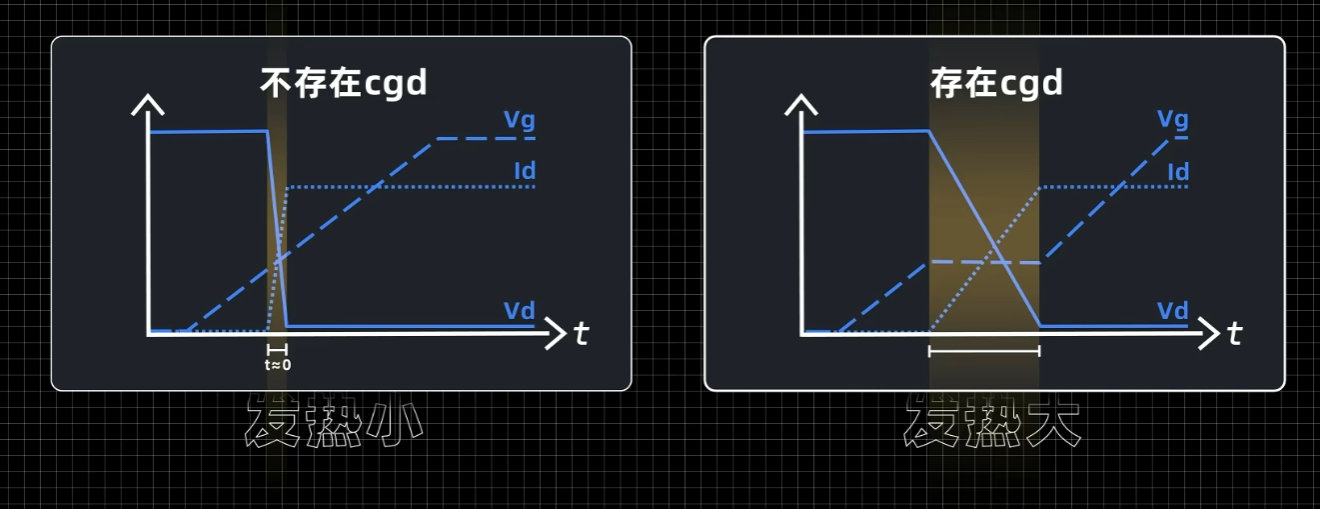

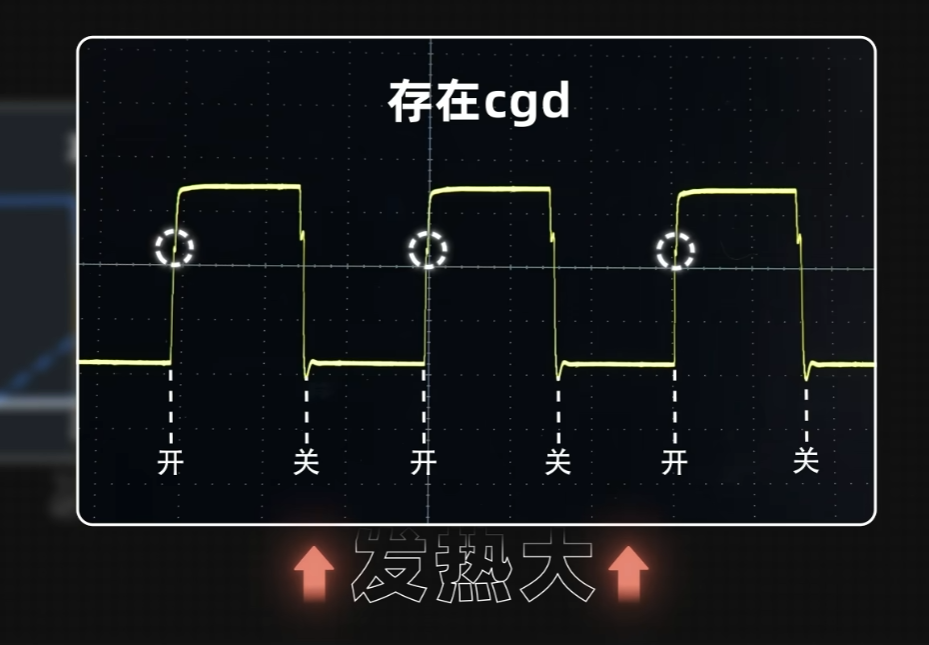

Cgd（栅-漏电容，又叫密勒电容 Miller Capacitance）：虽然物理值较小，但由于密勒效应被等效放大，是限制开关速度的关键
Cds（漏-源电容）：影响较小

数据手册中通常给出 Qg（总栅极电荷），它直接反映了驱动栅极所需的能量。开关速度 ≈ Qg / Ig（驱动电流），所以要想开关更快，要么选 Qg 更小的管子，要么加大驱动电流。

在 Buck 电路中，高侧管（控制管）的开关损耗占主导，应优先选择 Qg 和 Cgd 小的器件；低侧管（同步整流管）导通时间长，应优先选择 Rds(on) 低的器件。

4.MOS管常见设计方法

1）开关驱动

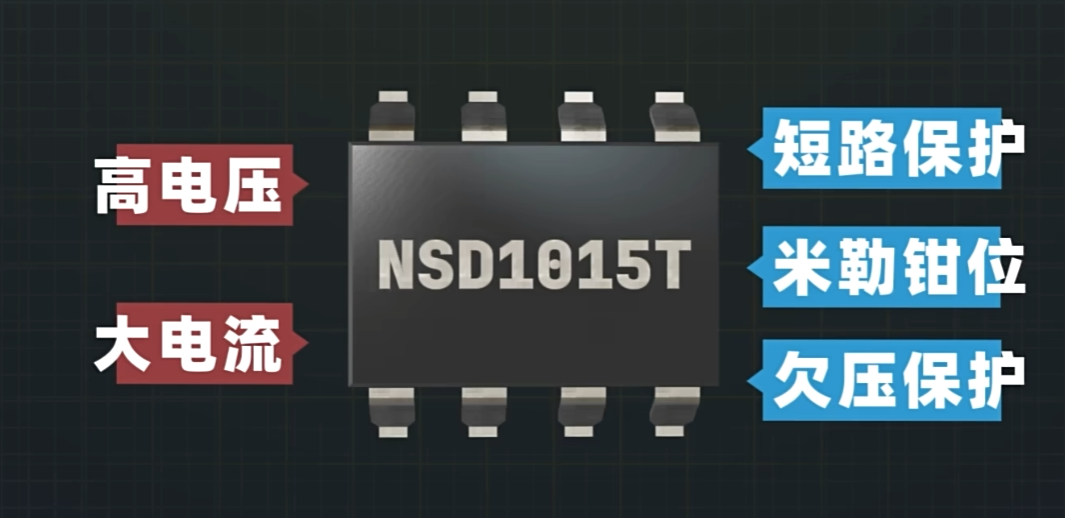

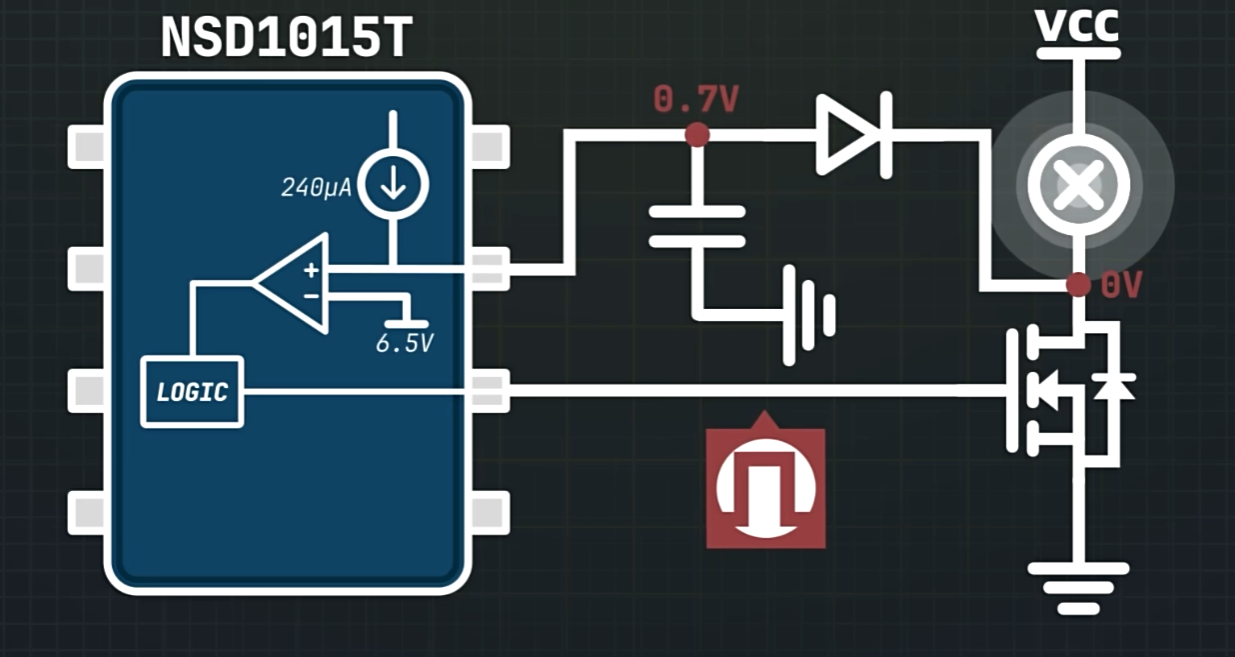

栅极驱动芯片：

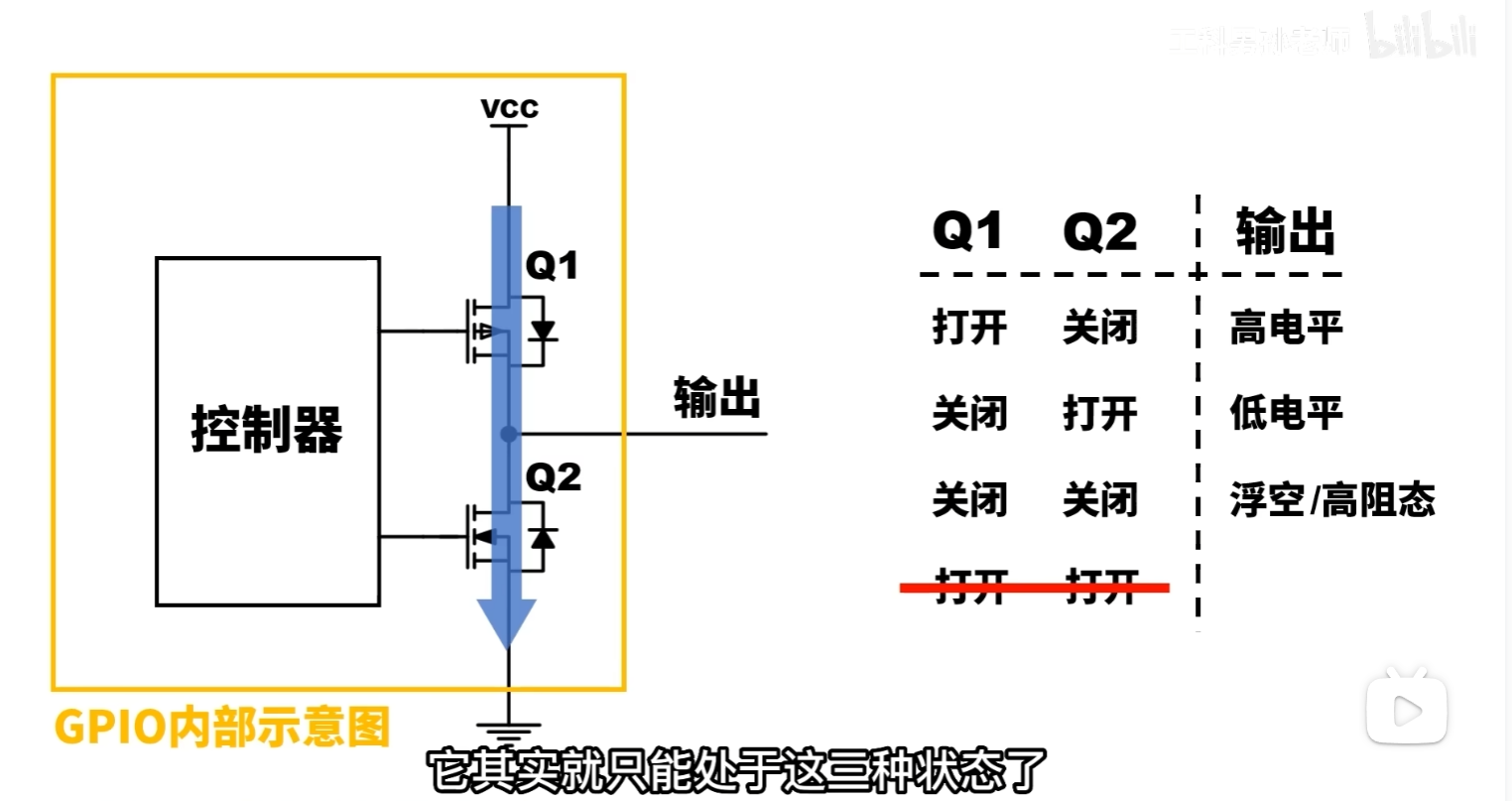

2）电平转换

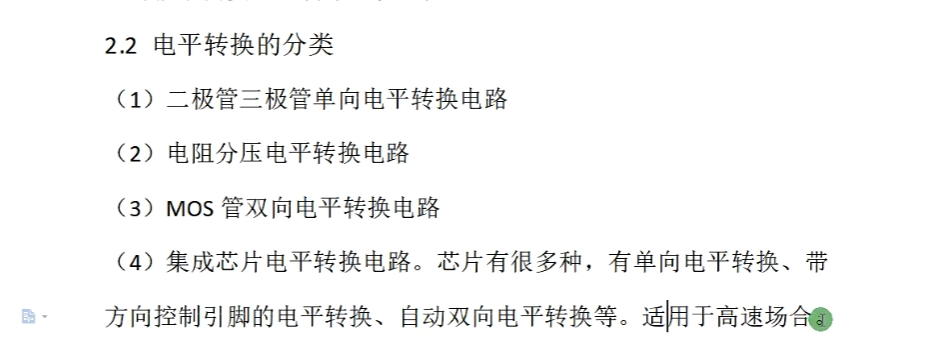

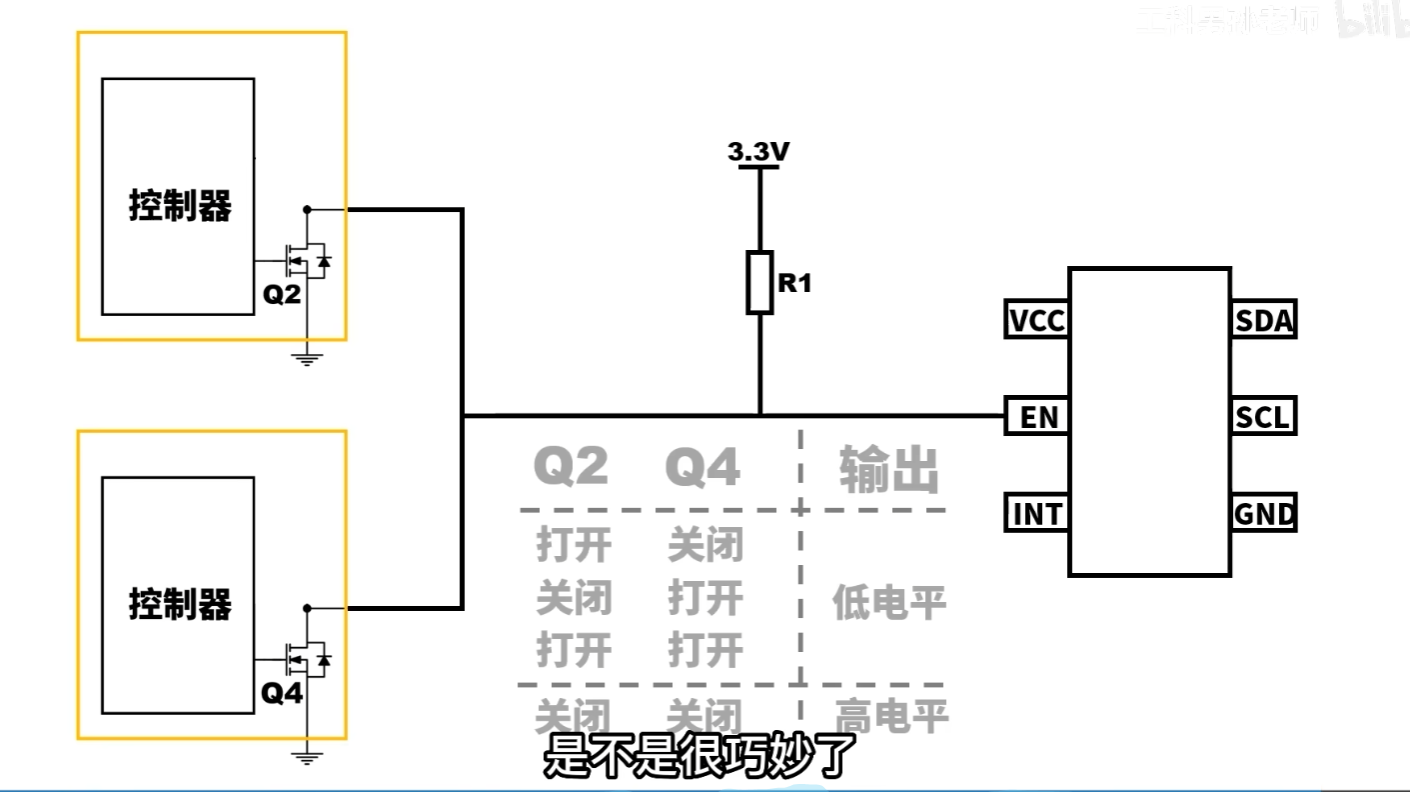

作用相当于数字电路的与门，主要是传递高低电平的信号

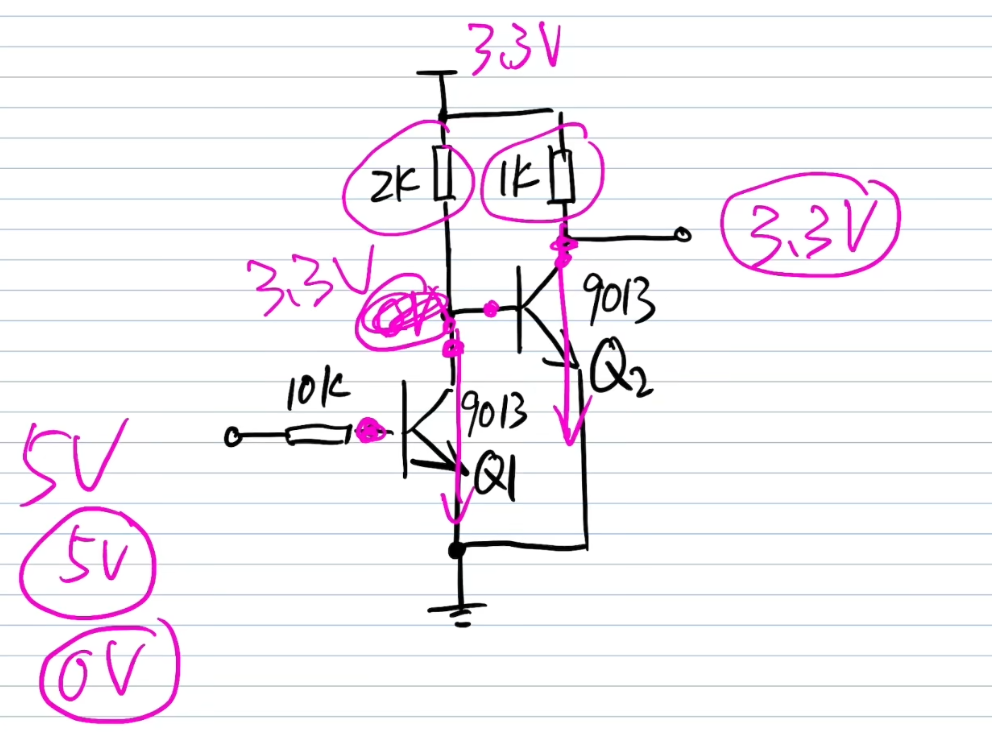

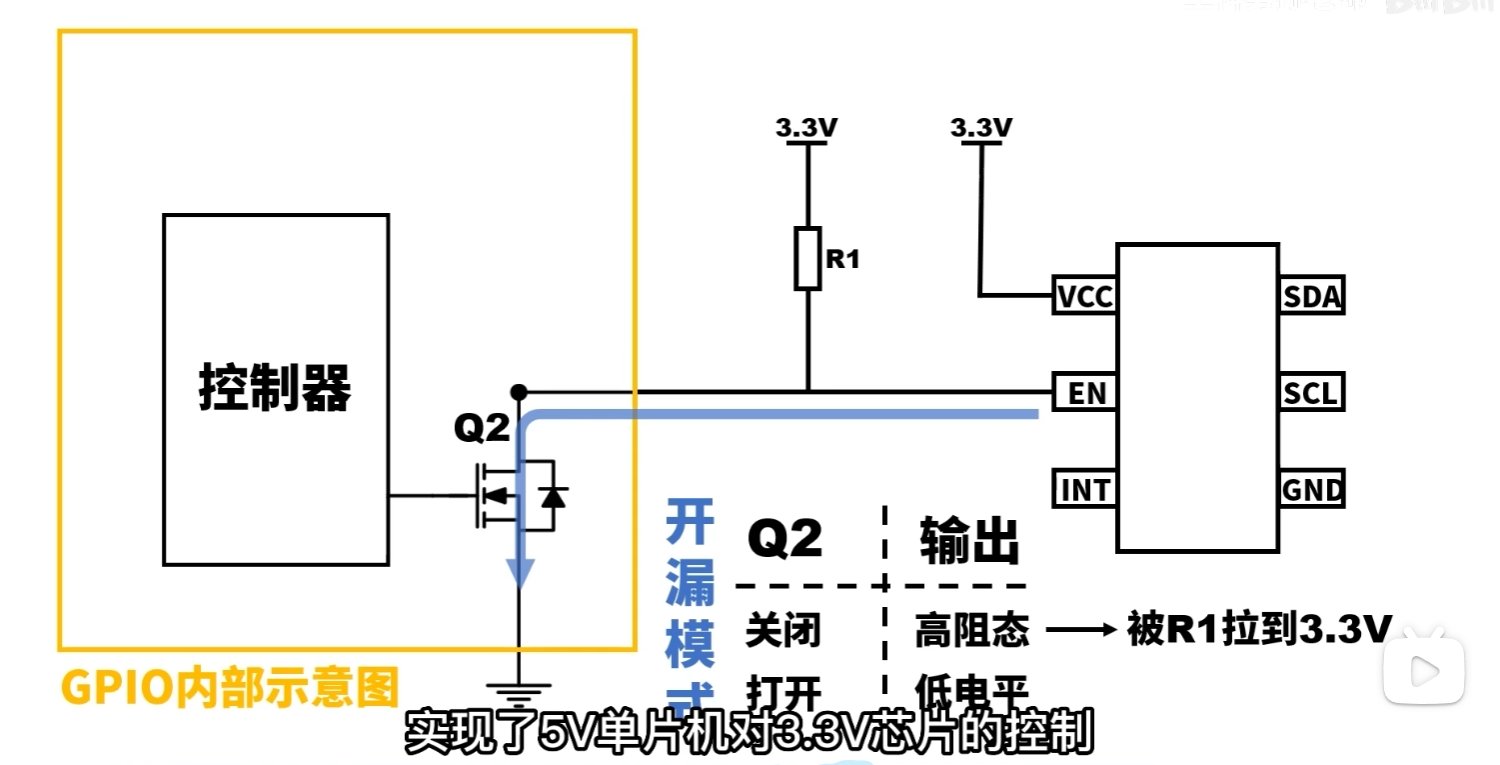

单项转换：

双相转换：

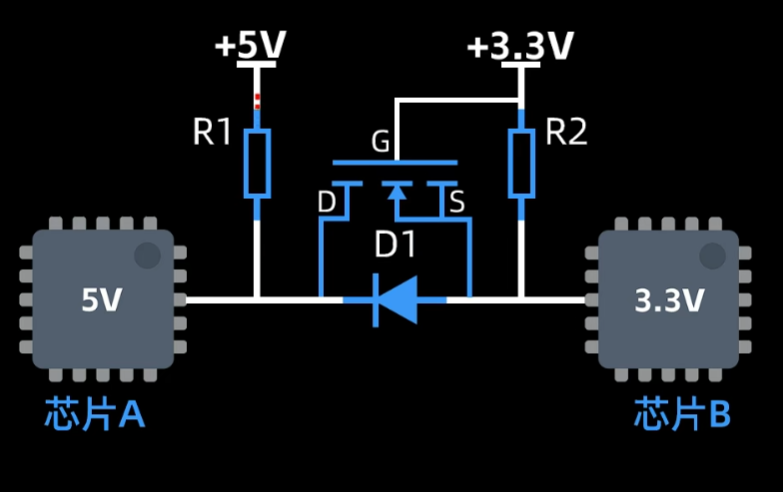

这张图画的是经典的 NMOS 双向电平转换电路，MOS 管用的是 2N7002 或 SI2302。让我分析 5V 侧如何把信号传到 3.3V 侧。

先确认电路连接：栅极（G）接 3.3V 电源，源极（S）接 3.3V 信号侧（右边），漏极（D）接 5V 信号侧（左边）。两侧各有一个上拉电阻分别拉到各自的电源。

5V 侧输出高电平（5V）时

5V 侧为高，右侧（源极侧）被上拉电阻拉到 3.3V。此时 Vgs = V_gate - V_source = 3.3V - 3.3V = 0V，小于 Vth，MOS 管截止。两侧互不影响，3.3V 侧保持 3.3V 高电平。

结果：5V → 3.3V ✓（3.3V 侧的高电平完全由自己的上拉电阻提供）

5V 侧输出低电平（0V）时

这一步是关键，分两个阶段理解：

第一阶段：体二极管先动作。 MOS 管内部有一个从源极到漏极的寄生体二极管（就是你图中圈出来的那个）。当 5V 侧被外部拉到 0V 时，漏极电位突然降到 0V，而源极（3.3V 侧）此刻还是 3.3V。体二极管从 S 指向 D，此时 S 电位高于 D，体二极管正偏导通，3.3V 侧的电荷通过体二极管流向 0V 侧，把源极电压拉低到大约 0.7V（一个二极管压降）。

第二阶段：MOS 管完全导通。 源极被拉低到约 0.7V 后，Vgs = 3.3V - 0.7V = 2.6V，远大于 Vth（2N7002 的 Vth 约 1~2.5V），MOS 管沟道导通。导通后 MOS 管相当于一个很小的电阻（Rds(on)），把源极进一步拉到接近 0V，比体二极管单独工作时的 0.7V 更低。

结果：0V → ≈0V ✓

总结一下

5V→3.3V 方向的传输，核心功臣是体二极管。它负责”踢第一脚”——当漏极电压骤降时，体二极管率先导通把源极拉低，使得 Vgs 增大到超过阈值，然后 MOS 管沟道接管，把信号彻底拉到低电平。没有体二极管，MOS 管自己是”启动”不了的——这也是为什么选 MOS 管时必须确认内部有体二极管（分立 MOS 管基本都有，但 IC 内部的不一定有）。

而高电平的转换根本不需要 MOS 管参与，全靠各自的上拉电阻把信号拉到各自电源电压。所以这个电路本质上只是在”传递低电平”，高电平各管各的。

当然，这个只能用于低频率通信，如100khz，再高的频率就只能使用电平转换芯片了。
